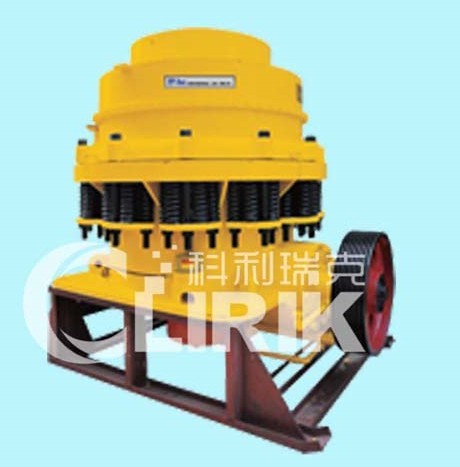

圓錐式破碎機：

     破碎機是專門針對各種物料的破碎研磨的機器設備，圓錐式破碎機是破碎機設備的一種，適用于冶金、建筑、筑路、化學及硅酸鹽行業中原料的破碎，可以破碎中等和中等硬度以上的各種礦石和巖石。圓錐破碎機破碎比大、效率高、能耗低，產品粒度均勻，適合中碎和細碎各種礦石，巖石。

     隨著礦山技術的不斷發展，圓錐破碎機也分為好幾種，按照種類包括彈簧圓錐破碎機、軋臼式圓錐破、液壓圓錐破碎機以及復合圓錐破碎機4大類；按照型號分為普通的PY圓錐破碎機、西蒙斯圓錐破碎機、復合圓錐破碎機、標準液壓圓錐破碎機、單缸液壓圓錐破碎機以及多缸液壓圓錐破碎機等諸多型號。

    圓錐式破碎機工作原理：

     圓錐破碎機工作時，破碎機的水平軸由電機通過三角皮帶和皮帶輪來驅動，水平軸通過大、小齒輪帶動偏心套旋轉，破碎機圓錐軸在偏心套的作用下產生偏心距做旋擺運動,使得破碎壁表面時而靠近定錐表面,時而遠離定錐表面，從而使石料在破碎腔內不斷地受到擠壓、折斷和沖擊而破碎。破碎后的物料在自重的作用下從破碎機下部的排料口排出。圓錐破碎機動錐的上腔支撐在固定主軸上端的球面軸瓦上，其下腔套在偏心軸套的外面，其運動由偏心軸套直接帶動。當偏心軸套繞主軸旋轉時，動錐不僅隨偏心軸套繞機器的中心線做旋轉運動，而且還繞自己的軸線旋轉，該動錐是繞著其球面支承中心作空間旋擺運動的。動錐的軸線與主軸中心線相交于固定點，即球面中心點，其夾角為進動角。破碎機運轉時，動錐軸線相對機器中心線作圓錐面運動，其錐頂為球面支承中心，該點在動錐的運動過程中始終保持靜止。因此，動錐的運動可視為剛體繞定點的轉動，即動錐的運動是由兩種旋轉運動組成：進動運動或牽連運動(動錐繞機器中心線做旋轉運動)和自轉運動或相對運動(動錐繞自己的軸線做旋轉運動)。

    圓錐破碎機在空載運轉情形下，動錐自轉是由球面軸承給動錐的摩擦力矩和偏心軸套給動錐的摩擦力的數值決定的，哪個力矩大，則動錐即依此力矩的方向轉動。在正常情況下動錐都是順著偏心軸套回轉方向自轉的，自轉速度決定于兩個力矩的差值。而該型圓錐破碎機在球面軸承和動錐下襯套之間，增加了動錐上襯套，以控制動錐的自轉。在有負載運轉情形下，石料對動錐錐面的摩擦力矩遠超過偏心軸套對動錐產生的摩擦力矩，此時動錐以其母線為順時軸沿料層作與偏心軸套回轉方向相反的滾動。動錐的這種自轉運動，可以使產品的粒度均勻、襯板磨損均勻。

    圓錐破碎機技術參數：

常見中小型號	進料口尺寸	進料粒度 （mm）	排料口調整范圍	功率 （KW）	產量（t/h）
PE150x250	150x250	125	10-40	5.5-7.5	1-5
PE200x350	200x350	125	15-40	7.5-11	5-16
PE250x400	250x400	210	20-60	15-18.5	5-20
PE400x600	400x600	350	40-100	30-37	15-60
PE500x750	500x750	425	50-100	45-55	40-100
PE600x900	600x900	480	65-160	55-75	60-140
PEX250x400	250x400	210	≤12	15-18.5	5-10
PEX250x1000	250x1000	210	25-60	30-37	16-50
PEX250x1200	250x1200	210	25-60	37-45	20-60
PEX300x1300	300x1300	250	25-105	75	20-90
